从水环真空泵排出的气和部分水，进入气水分离器后，水流向分离器的下部，气体被分离出来，并通过分离器的排气管排出。有的气水分离器还起向泵内供应补充冷却水的作用。对于水环真空泵闭环机组来说，可不用气水分离器，但是，若泵所使用的液环要回收作循环使用，非耀真空泵厂家为了避免浪费，有回收价值或有害、有毒的液环，或者在没有自来水的场合，即泵内补充水源的情况下，就需要安装气水分离器，以便向水环真空泵内供水。

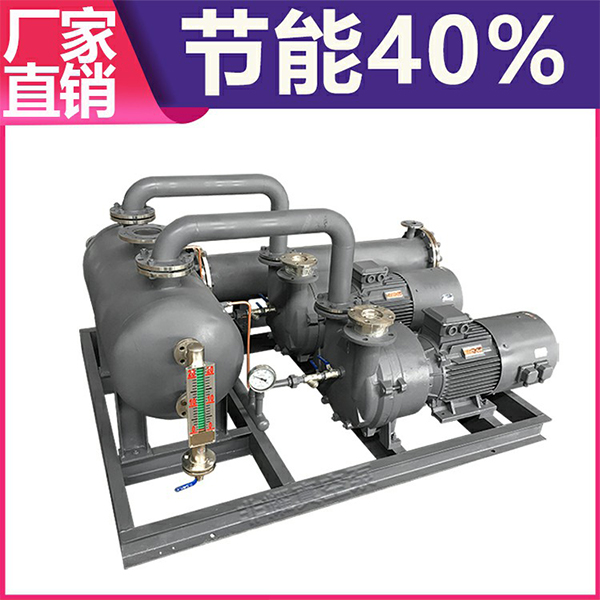

非耀2BW水环真空泵闭环机组

水环真空泵闭环机组用气水分离器的溢水系统是普通的水管，当分离器水位超过溢水管水平线以上时，水就会通过水管排出，以保持器内，定的水位，压缩机用气水分离器的溢水系统是浮子调节阀，浮子里面是空心的，当器内水漫过浮子时，浮子向上浮起，以特制螺钉为轴心，带动用螺栓与之连接的摇扦旋转，摇杆的右端与驻螺钉一头连接，而驻螺钉另一头嵌在套筒的一个槽内，摇杆向下旋转时，通过驻螺钉带动套筒在溢水开关外圆上旋转，此时套筒上的孔逐渐与溢水开关上的孔相通，于是水通过该孔沿溢水管流出管外。随后水位逐渐降低，浮子亦随之下降，带动摇杆作反向运动，套筒上的孔又逐渐与溢水开关上的孔错开起来，直到水位降到浮子水平位置以下。

浮子处于水平位置，以上两种孔完全错开隔绝，互不相通，分离器内的水也就停止向外溢出。从以上工作原理可以看出，即使分离器内水位低于溢水管水平线，气体也不能通过溢水系统流出分离器外，而水环真空泵闭环机组用气水分离器的溢水管就可以让气体通过排出，这样气体的压力和气量就不会受到损失，这正是机组运行时所要求的。
